 产品 >> 所有产品


产品名称:
单串口MODBUS网关
型  号:
NP901
产品特点:
产品类别:
MODBUS网关

   产 品 说 明




概 述:

  NetPort 以太网系列产品内部集成了TCP/IP协议栈,用户利用它可以轻松完成嵌入式设备的网络功能,节省人力物力和开发时间,使产品更快的投入市场,增强竞争力。NetPort 以太网系列产品用于串口与以太网之间的数据传输,可方便的为串口设备增加以太网接口。可用于串口设备与PC机之间,或者多个串口设备之间的远程通信。该模块对用户透明,用户不需要了解复杂的网络知识以及TCP/IP协议。
  NetPort系列串口服务器模块,除了完成基本的以太网转串口、串口转以太网功能外,还根据多年经验积累,为串口服务器(串口网关)行业产品添加了专业的关怀,为您提供极易满足您需求的串口通讯服务器。
  我们同时也会根据您的需求,参与到您的项目中来,为您提供相关软硬件定制服务。

以太网串口转换设备NetPort系列选型表

型号名称

NP901

NP901D/L/B/J 加强版

以太网接口

10/100M

10/100M

串口波特率 (>)

300bps

300bps

接口

RS232

RS-232/422/485全部兼容

RS485/RS422

工作模式

TCP Server

TCP Client

UDP

点对点

虚拟串口

广播

工业级

DNS

DHCP

多个TCP连接

8个

密码

                                                     NetPort系列 以太网转串口设备


      NP901 MODBUS网关支持TCP  Server,TCP  Client、UDP server、UDP client、RTU_Master--TCP_Slaver、TCP_Master--RTU_Slaver、ASCII_Master--TCP_Slaver、TCP_Master--ASCII_Slaver等八种操作模式;

      同时NP901也是TCP/IP协议栈的以太网串口转换设备,用户使用它可以让串口设备简易、快捷的接入局域网和因特网。该产品是工业级产品,可以工作在-45℃~85℃的温度范围内。它具有一个10/100M以太网和一个RS-232/422/485接口,串口2.5KV电磁隔离,串口通信最高波特率不受限制,3K VDC-DC电源隔离,具有TCP Server、TCP Client、UDP和 Real COM多种工作模式,支持DNS和DHCP,支持最多八个连接和密码功能(部分功能属于非标准品)。

功 能 特 点:


1.  10M/100M的超大网络传输速率
2.  提供Group Mode组播模式下的数据分组广播,实现多机通讯;
3.   支持串口分包功能,提供串口起始字节和结束字节分包功能;
4.  提供Real COM driver模式下的管理软件,可动态修改串口参数,真正实现虚拟串口;
5.  长时间超大数据量通信,不丢一个字节,不死机(有看门狗设计)
6.  支持动态域名解析DNS和自动获取IP地址DNS
7.  电源采用宽电压设计,7V—24V都可以,具有过流过压和防反接功能。
8.  防雷保护,每线600W的雷击浪涌保护
9.  TTL串口转TCP/IP高品质封装,引脚少,更简化电路修改以及二次开发等



产 品 性 能:


LAN
 以太网  100Mbps, RJ45
 保护  内建2KV 浪涌保护
串口
 信号类型  RS-232/RS-485/RS-422
 串口数  2
 接口类型

RS232方式:DB9                                                            RS-485方式:Data+,Data-
RS-422方式:Txd+,Txd-,Rxd+,Rxd-

 信号  TxD, RxD, GND,CTS,RTS
 保护  所有端口提供15 Kv隔离
串口通讯参数

 校验

 None, Even, Odd, Space, Mark

 数据位

 5,6,7,8

 停止位

 1,1.5,2

 流控

 CTS/RTS, XON/XOFF, None

 速率

 300 bps 以上均支持

软件

 协议

 ETHERNET、ARP、IP、ICMP、UDP、TCP、DNS、DHCP和MODBUS协议

 工具软件

 配置软件、虚拟串口服务器软件、TCP/UDP测试工具

 配置方式

 串口、Windows平台配置软件

电源

 电源输入

 工业级宽压 7-24V DC/ 6V-60V DC(超宽压)

机械参数
 外壳材料  SECC 金属 (1 mm)
 尺寸  95*67*26(mm)

 重量

 0.4Kg

环境

 工作温度

 -45℃~85℃,5~95%RH

 存储温度分别为

 -60~125℃,5~95%RH




典 型 案 例:


1)     以太网串口转换设备在机场行李管理中的应用

  在一些特殊场合存在无法布线等情况,如机场、车站等场合,只能利用现场的网络系统。由于现在以太网网络的全球普及,所以在这些特殊场合大多数都使用以太网作为通信信道和组网方式,下面介绍我们以太网串口转换设备在某个机场行李称重项目中的应用。
  如图所示,机场行李管理中的称重节点是一个串口设备,完成前端的数据采集和处理, NP801D/B/L/J 则把称重节点接入以太网网络,在以太网和称重节点之间建立一个透明通道,这样局域网内的监控管理端和数据服务器通过机场现有的以太网网络完成与称重系统之间的通信。





2)      以太网串口转换设备在LED条屏远程控制中的应用

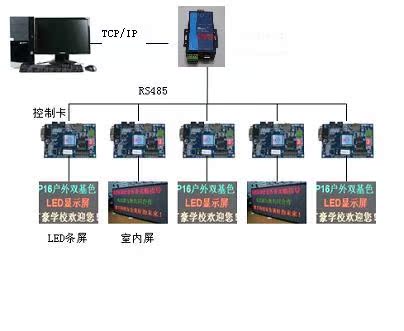

随着条屏控制系统规模的不断扩大和服务层次的提高,对条屏控制管理和维护的要求也越来越高。因此,基于网络的条屏控制系统便应运而生。网络型条屏控制系统具有智能化、网络化、规范化特点。采用成熟的以太网TCP/IP通信协议,保证了整个系统的稳定性和可靠性,系统结构图如下:

控制卡里面集成嵌入式模块后,不仅简化了布线,而且控制方便,通讯迅捷,每个模块都可以设置IP地址,可以和PC建立TCP连接,每个控制卡都独立与其它卡,不会因为其它卡通讯问题而受到影响。



应 用 领 域 :
广泛应用于门禁系统、考勤系统、售饭系统、POS 系统、机房监控、能源监控、工业自动化、条屏显示系统、楼宇自控系统、串口打印机、医疗、电力监控、抄表系统等.
